TSP 系列多芯膜式干燥器
多芯膜式气态除湿 / 大流量样气 / 可伴热集成
多芯结构，面向更高除湿负荷适合 CEMS 烟气样气深度除湿需结合流量、目标露点、反吹气和安装空间确认
TRAir TSP 系列多芯膜式干燥器
多芯膜式气态除湿产品，面向较大流量样气和较高除湿负荷。可查看尺寸规格、性能曲线、使用条件和气路集成位置。
系列TSP
中空丝数量规格-050
长度规格-05
外管直径φ19mm

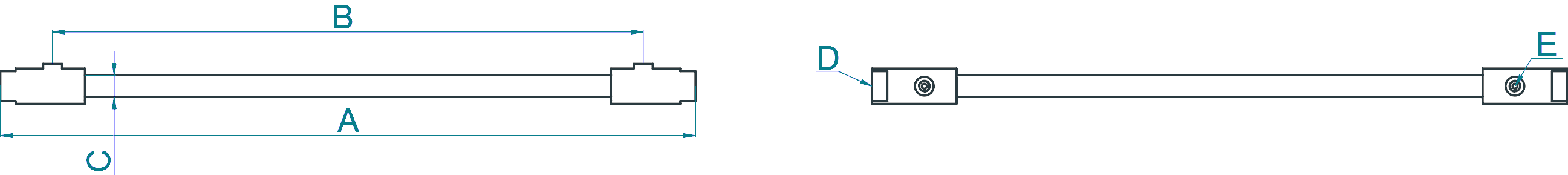

Dimensions And Specifications
尺寸与规格
规格中空丝数量 -050；长度规格 -05
接口样气 NPT 1/4"；反吹气 NPT 1/8"
确认重点流量、目标露点、水分负荷、允许压损、反吹气和安装空间
| 系列规格 | 中空丝数量规格 | 长度规格 | 接头及外管材质规格 | 产品长度 A | 有效长度 B | 外管直径 C | 样气出入口 D | 反吹气出入口 E | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| TSP | -050 | -05 | PP：PPKF：PVDFSS：SUS316L | 592 | 503 | φ19mm | NPT 1/4" 螺纹接口 | NPT 1/8" 螺纹接口 | 按项目确认 |

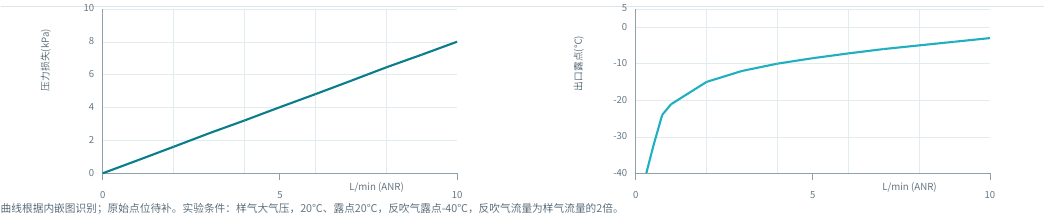

Performance Curves
性能曲线
实验条件：样气大气压，20℃、露点20℃，反吹气露点-40℃，反吹气流量为样气流量的2倍。
Operating Conditions
使用条件与选型提示
适用流体
气体分析用样气除湿；具体气体组分、腐蚀性、颗粒物和冷凝风险需按工况确认。
温度条件
PP：-15~80℃(无冻结)
KF/SS：-15~100℃(无冻结)
入口气体与环境温度之差需小于等于5℃。
压力与选型
样气：-0.04~0.5 MPa(G) at 25℃
反吹气：-0.04~0.05 MPa(G) at 25℃
建议结合流量、目标露点和允许压损确认。
Flow Integration
气路位置与反吹方式
TSP 系列需要结合采样泵位置、反吹气来源、反吹气露点和允许压损确认气路布置。下图用于说明典型集成方式，实际使用时仍需按系统条件确认。
外接反吹
适用于系统可提供稳定干燥反吹气的场景，可根据采样泵位置布置在泵前或泵后。
需确认反吹气露点、反吹流量、接口和系统允许压损。
自反吹
适用于系统内部组织反吹气路的集成方案，可通过采样泵、调节阀和旁路结构形成反吹条件。
需确认反吹路径不会影响分析仪入口流量和目标露点。
Selection Check
进入 TSP 咨询前建议确认
TSP 面向较大流量和更高除湿负荷。实际选型需结合流量、目标露点、水分负荷、允许压损、接口和安装空间确认。
