Product Catalog / TCB Series
TCB 系列压缩空气膜式干燥器
压缩空气除湿 / 内置反吹 / 干燥气源制备
利用压缩空气自身压力完成除湿内置反吹气路，无需外接干燥气源无需电源或冷凝水排水配管
TRAir TCB 系列压缩空气膜式干燥器
压缩空气除湿产品，利用压缩空气自身压力完成除湿。可查看尺寸规格、性能曲线、使用条件、内置反吹和气路集成位置。
系列TCB
规格05-10 / 09-15
处理量~50 / ~100 L/min
接口Rc 1/4

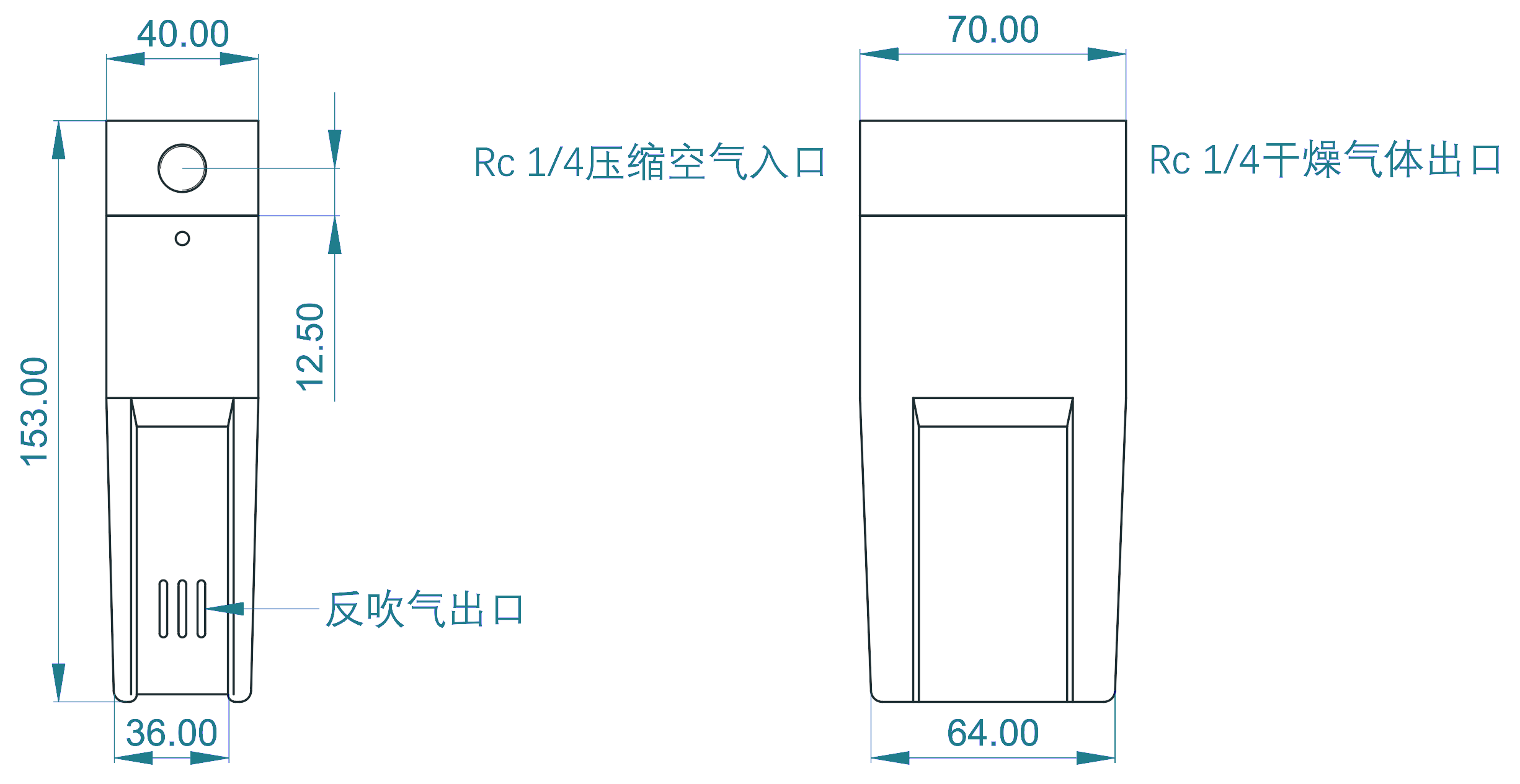

Dimensions And Specifications
尺寸与规格
型号TCB-05-10 / TCB-09-15
处理能力约 50 / 100 L/min(ANR)
确认重点入口压力、处理量、过滤条件、允许压损和终端用气要求
| 系列规格 | 处理量规格 | 处理能力 | 重量(g) | 接口/安装 |
|---|---|---|---|---|
| TCB- | 05-10 | ~50 L/min (大气压下流量) | 325 | 接口标注见尺寸图 |
| TCB- | 09-15 | ~100 L/min (大气压下流量) | 335 | 接口标注见尺寸图 |

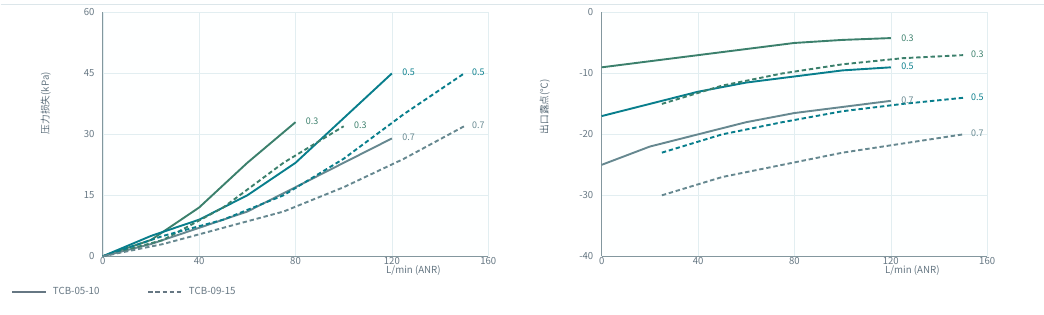

Performance Curves
性能曲线
入口压力：0.3 / 0.5 / 0.7 MPa(G)。图中实线为 TCB-05-10，虚线为 TCB-09-15。
Operating Conditions
使用条件与选型提示
入口预处理
供给气体入口建议配置 5um 以下过滤器；注油式空压机建议配置 0.3um 以下油雾分离器。
供给气体需避免异物、腐蚀性气体、有机溶剂和化学药品进入。
内置反吹
TCB 系列为内置反吹气路型号，干燥气体的一部分自动流向反吹气路。
如使用减压阀，建议安装在干燥气体出口侧，以减少对除湿效率的影响。
孔板阀与反吹气流量
| 型号 | 孔板规格 | 0.3 MPa(G) | 0.5 MPa(G) | 0.7 MPa(G) |
|---|---|---|---|---|
| TCB-05-10 | 1 | 3 | 5 | 6 |
| TCB-05-10 | 2 | 6 | 9 | 12 |
| TCB-09-15 | 3 | 12 | 19 | 25 |

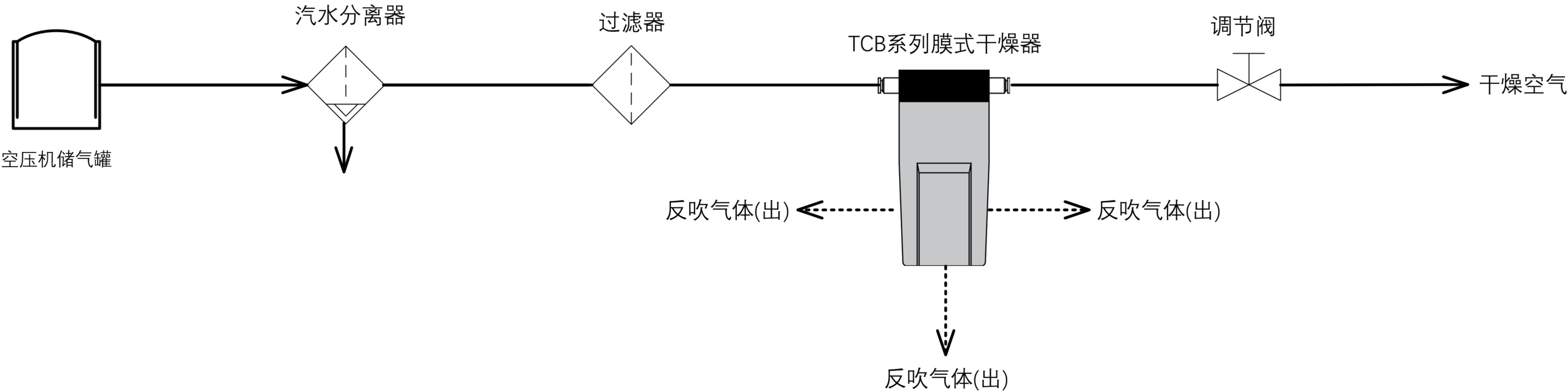

Flow Integration
气路位置与预处理
TCB 系列用于压缩空气终端除湿和干燥气源制备。气路设计需先确认入口过滤、油雾分离、入口压力、允许压损和终端用气要求。
系统位置
适合布置在压缩空气终端用气点、仪表空气支路或干燥气源制备支路。
前端过滤和油雾分离条件会影响膜式干燥器的长期稳定性。
确认条件
正式选型需结合入口压力、处理量、出口露点目标、允许压损和终端用气连续性确认。
如系统存在油雾、颗粒物或冷凝水风险，应先确认前处理配置。
Selection Check
进入 TCB 咨询前建议确认
TCB 选型应先确认压缩空气入口压力、处理量、过滤条件、允许压损和终端用气要求。
