Product Catalog / THR Series
THR 系列呼吸样气湿度调节管
呼吸样气除湿 / 低死体积 / 免电源水分交换
面向 ETCO2、FeNO、肺功能等呼吸样气无需加热或电源，依靠膜两侧水分迁移无需反吹气体，与环境气体进行湿度交换按流量、死体积、接口和检测模块确认
TRAir THR 系列呼吸样气湿度调节管
呼吸样气湿度调节管，面向微小气量呼吸样气检测。可查看尺寸规格、接头形式、性能曲线、使用条件和检测模块位置。
系列THR
管体规格1.3 / 1.5 / 3.0
接头规格FL / ML / MB / MS / 1/4ST
工作方式环境湿度交换
Dimensions And Specifications
尺寸与规格
管体规格1.3 / 1.5 / 3.0
接头规格FL、ML、FM、MB、MS、1/4ST
确认重点样气流量、死体积、接口形式、允许压损和检测模块空间

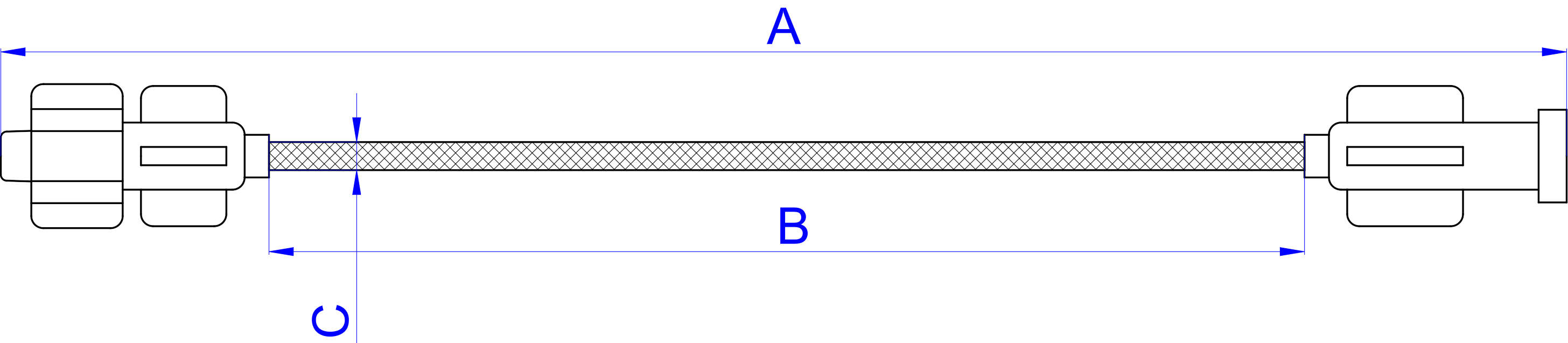

THR-1.3 / THR-1.5 规格尺寸
| 外径规格 | 长度规格 | /FL | /ML | /FM | /MB | /MS | 有效长度(B) | 管体外径(C) |
|---|---|---|---|---|---|---|---|---|
| -1.3 | -100 | 143 | 144 | 143.5 | 135 | 150 | 100 | Φ2.3 |
| -1.3 | -150 | 193 | 194 | 193.5 | 185 | 200 | 150 | Φ2.3 |
| -1.5 | -200 | 243 | 244 | 243.5 | 235 | 250 | 200 | Φ2.5 |
| -1.5 | -300 | 343 | 344 | 343.5 | 335 | 350 | 300 | Φ2.5 |
| -1.5 | -600 | 643 | 644 | 643.5 | 635 | 650 | 600 | Φ2.5 |
THR-3.0 规格尺寸
| 外径规格 | 长度规格 | /1/4ST | 有效长度(B) | 管体外径(C) |
|---|---|---|---|---|
| -3.0 | -100 | 150 | 100 | Φ4.0 |
| -3.0 | -150 | 200 | 150 | Φ4.0 |
| -3.0 | -200 | 250 | 200 | Φ4.0 |
| -3.0 | -300 | 350 | 300 | Φ4.0 |
| -3.0 | -600 | 650 | 600 | Φ4.0 |

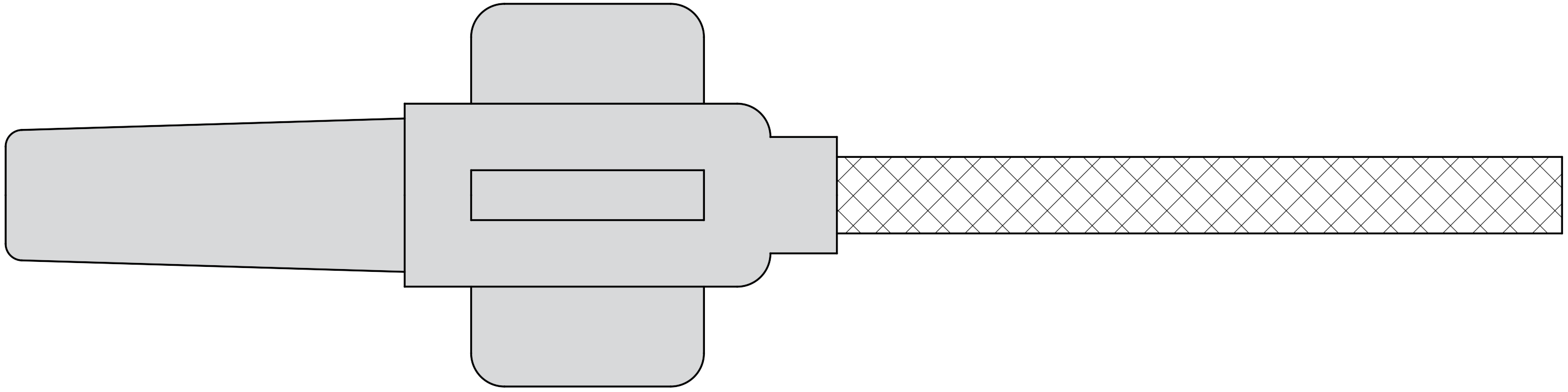

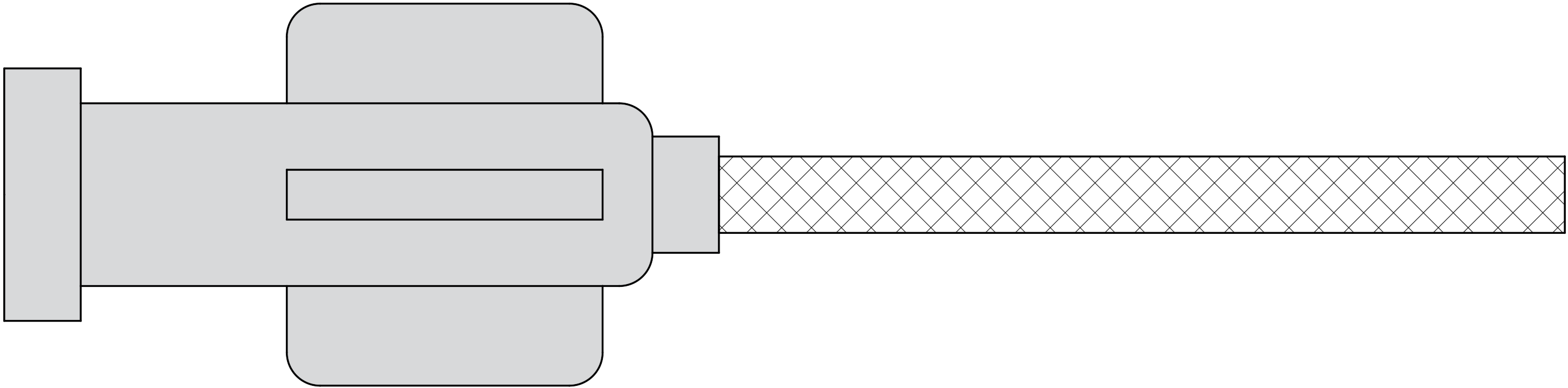

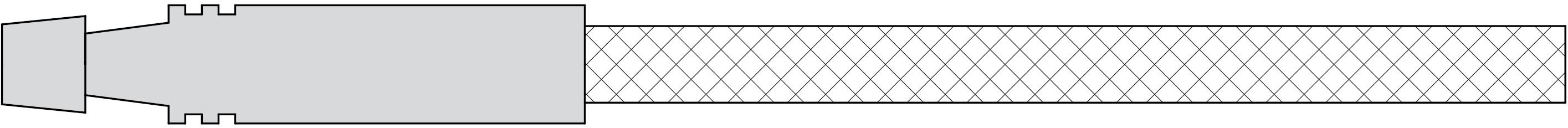

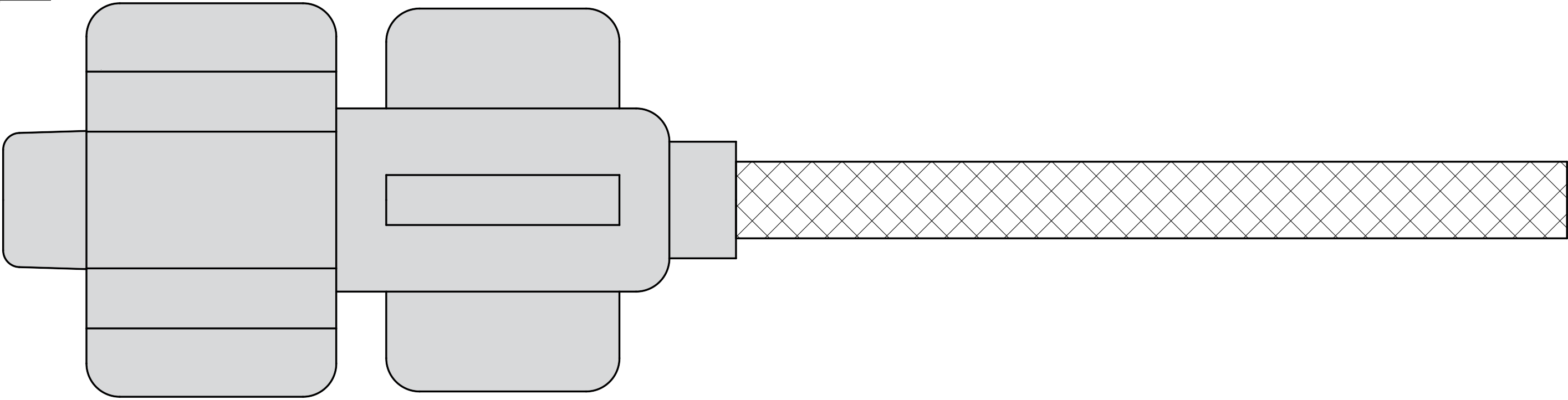

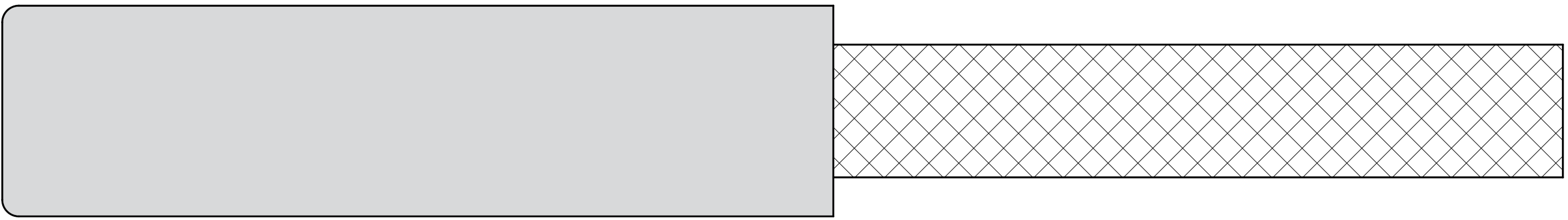

接头规格
Performance Curves

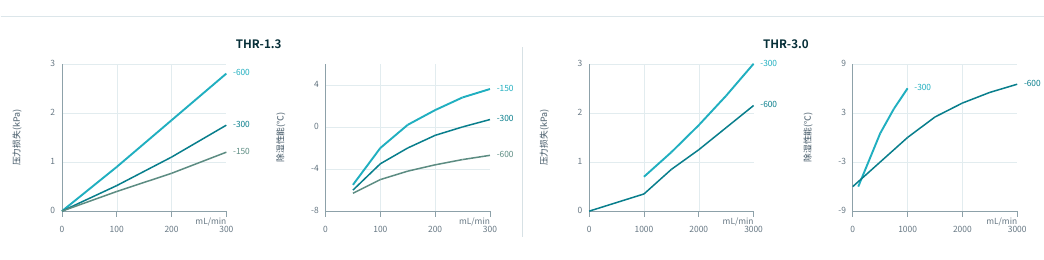

性能曲线
测试条件：供给气体压力下露点20°C；环境温度20-25°C；环境湿度RH13%或更低。
Operating Conditions
使用条件与选型提示
适用场景
应对除湿要求较低且不具备反吹气条件的微小气量样气除湿，适用于ETCO2、FeNO、肺功能等呼吸样气检测。
选型确认
结合样气流量、目标露点、允许压损、死体积、接口形式和检测模块空间确认；涉及医疗合规与认证资料时，需按目标型号和具体用途逐项核验。
Module Integration
检测模块位置
THR 系列通常布置在采样通道或检测模块前端，用于降低冷凝水进入检测通道的风险。正式选型需结合接口形式、死体积和允许压损确认。
采样通道
适合布置在呼吸样气进入采样泵、检测池或传感器前的气路位置。
重点确认接口形式、软管连接方式和检测模块内部空间。
低死体积要求
对于微小流量样气，需同时确认死体积、允许压损和响应时间要求。
如涉及医疗器械项目，需按具体型号和认证适用范围进一步确认。
Selection Check
进入 THR 咨询前建议确认
THR 需要结合样气流量、死体积、接口形式、允许压损、检测模块空间和合规要求确认。
