Product Catalog / TSF Series
TSF 系列膜式干燥器
单芯膜式气态除湿 / 小流量分析样气 / 紧凑安装
无冷凝水产生，适合连续样气除湿
管体可弯曲、可盘绕，节省安装空间
按目标露点、流量、长度和接口配置
TRAir TSF 系列膜式干燥器
单芯膜式气态除湿产品，面向小流量分析样气和紧凑安装。可查看尺寸、规格、性能曲线和使用条件，便于判断是否适用。
系列TSF-01
长度规格-03 至 -72
接头材质PP / PVDF / SUS316L *
外管直径φ6.35(1/4")

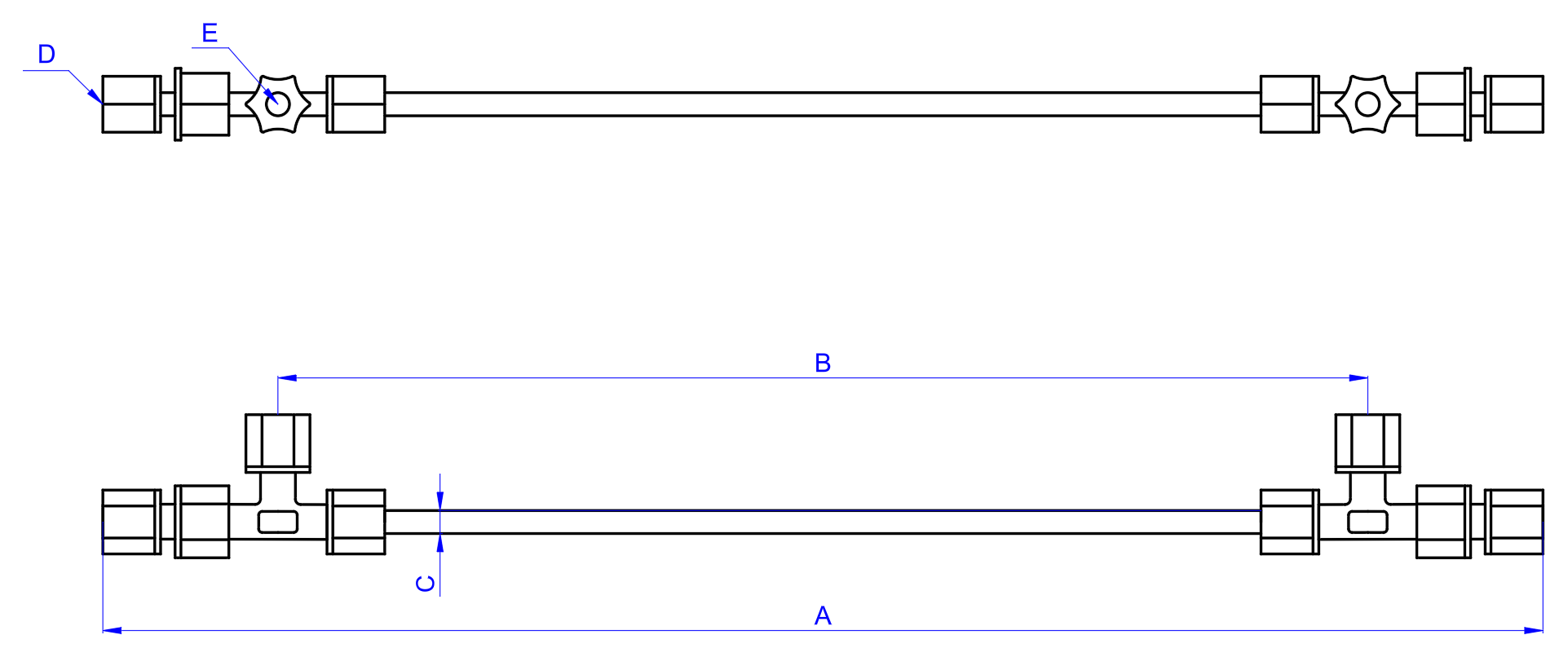

Dimensions And Specifications
尺寸与规格
型号TSF-01
长度-03 至 -72
确认重点目标露点、样气流量、允许压损、安装长度和接口形式
| 系列规格 | 长度规格 | 接头材质规格 | 产品长度 A | 有效长度 B | 外管直径 C | 样气/反吹气出入口 D/E | PP | PVDF | SUS316L |
|---|---|---|---|---|---|---|---|---|---|
| TSF-01 | -03 | PP：PPKF：PVDFSS：SUS316L * | 390 | 300 | φ6.35(1/4") | 1/4"软管接口(φ6.35 mm)1/8"软管接口(φ3.18 mm)φ6 mm快插接口 | 40 | 55 | 510 |
| -06 | 690 | 600 | 50 | 65 | 890 | ||||
| -12 | 1290 | 1200 | 75 | 90 | 1640 | ||||
| -18 | 1890 | 1800 | 100 | 115 | 2400 | ||||
| -24 | PP：PPKF：PVDF | 2490 | 2400 | 125 | 140 | - | |||
| -36 | 3690 | 3600 | 175 | 190 | - | ||||
| -72 | 7290 | 7200 | 325 | 340 | - |
* 接头和外管均为 SUS316L 不锈钢材质。
Performance Curves
性能曲线
测量条件：供给气体压力约大气压，温度 20℃，反吹气露点 -40℃，反吹气量为供给气体流量 2 倍。
Operating Conditions
使用条件与选型提示
适用流体
气体分析用样气除湿；具体气体组分、腐蚀性、颗粒物和冷凝风险需按工况确认。
温度条件
PP：-15~80℃(无冻结)
KF/SS：-15~100℃(无冻结)
入口气体与环境温度之差需小于等于 5℃。
压力与选型
样气：-0.04~0.5 MPa(G) at 25℃
反吹气：-0.04~0.05 MPa(G) at 25℃
建议结合流量、目标露点和允许压损确认。
Selection Check
进入产品咨询前建议确认
实际选型时，清如会根据应用、露点目标、流量、压力、温度、反吹气和接口空间进行匹配。
