SWG 系列面向工业和科研应用中的分析样气除湿，包含小流量样气和较大流量样气两个产品组。可查看型号、流量、尺寸、接口、重量、使用条件、性能曲线和连接方式，便于判断产品适用方向并沟通需求。
气体分析样气除湿 / 小流量与较大流量样气 / 反吹气路选型
面向小流量分析样气和紧凑气路。A01 组常规接头为 φ6.35 mm，重点确认目标露点、流量、反吹气条件、材质、接口和安装空间。
气体分析用样气除湿；具体气体组分、腐蚀性、颗粒物和冷凝风险需按工况确认。
PP 系列：-15~+80℃，无冻结。
KF 系列：-15~+100℃，无冻结。
建议入口流体温度与环境温度差值 ≤5℃。
供给气体：-0.04~0.5 MPa(G) at 25℃。
反吹气体：-0.04~0.05 MPa(G) at 25℃。
建议结合流量、目标露点和允许压损确认。
| 型号 | 接头材质 | 标准流量 L/min(ANR) |
全长 mm |
反吹口间距 mm |
供给气体 入口/出口 |
反吹气体 入口/出口 |
重量 g |
|---|---|---|---|---|---|---|---|
| SWG-A01-03/PP | PP | 约 2 | 390 | 300 | φ6.35 mm (φ1/4 inch) | φ6.35 mm (φ1/4 inch) | 40 |
| SWG-A01-03/KF | PVDF | 390 | 300 | 55 | |||
| SWG-A01-06/PP | PP | 690 | 600 | 50 | |||
| SWG-A01-06/KF | PVDF | 690 | 600 | 65 | |||
| SWG-A01-12/PP | PP | 1290 | 1200 | 75 | |||
| SWG-A01-12/KF | PVDF | 1290 | 1200 | 90 | |||
| SWG-A01-18/PP | PP | 1890 | 1800 | 100 | |||
| SWG-A01-18/KF | PVDF | 1890 | 1800 | 115 | |||
| SWG-A01-24/PP | PP | 2490 | 2400 | 125 | |||
| SWG-A01-24/KF | PVDF | 2490 | 2400 | 140 | |||
| SWG-A01-36/PP | PP | 3690 | 3600 | 175 | |||
| SWG-A01-36/KF | PVDF | 3690 | 3600 | 185 |
面向较大流量样气和较高除湿负荷。035 / 100 组需要结合水分负荷、样气流量、允许压损、接口形式、反吹气条件和安装空间确认。
气体分析用样气除湿；具体气体组分、腐蚀性、颗粒物和冷凝风险需按工况确认。
PP / PS / SS 系列：-15~+60℃，无冻结。
建议入口流体温度与环境温度差值 ≤5℃。
供给气体：-0.04~0.5 MPa(G) at 25℃。
反吹气体：-0.04~0.05 MPa(G) at 25℃。
建议结合流量、目标露点和允许压损确认。
| 型号 | 接头材质 | 标准流量 L/min(ANR) |
全长 mm |
反吹口间距 mm |
供给气体 入口/出口 |
反吹气体 入口/出口 |
重量 g |
|---|---|---|---|---|---|---|---|
| SWG-035-06/PP | PP | 约 4 | 714 | 600 | Rc1/4 (NPT1/4) | Rc1/8 (NPT1/8) | 240 |
| SWG-035-12/PP | PP | 1314 | 1200 | 350 | |||
| SWG-100-03/PS | PP | 约 12 | 414 | 300 | 1000 | ||
| SWG-100-03/SS | SUS316 | 414 | 300 | 1200 | |||
| SWG-100-06/PS | PP | 714 | 600 | 1200 | |||
| SWG-100-06/SS | SUS316 | 714 | 600 | 1450 | |||
| SWG-100-12/PS | PP | 1314 | 1200 | 1680 | |||
| SWG-100-12/SS | SUS316 | 1314 | 1200 | 1925 |

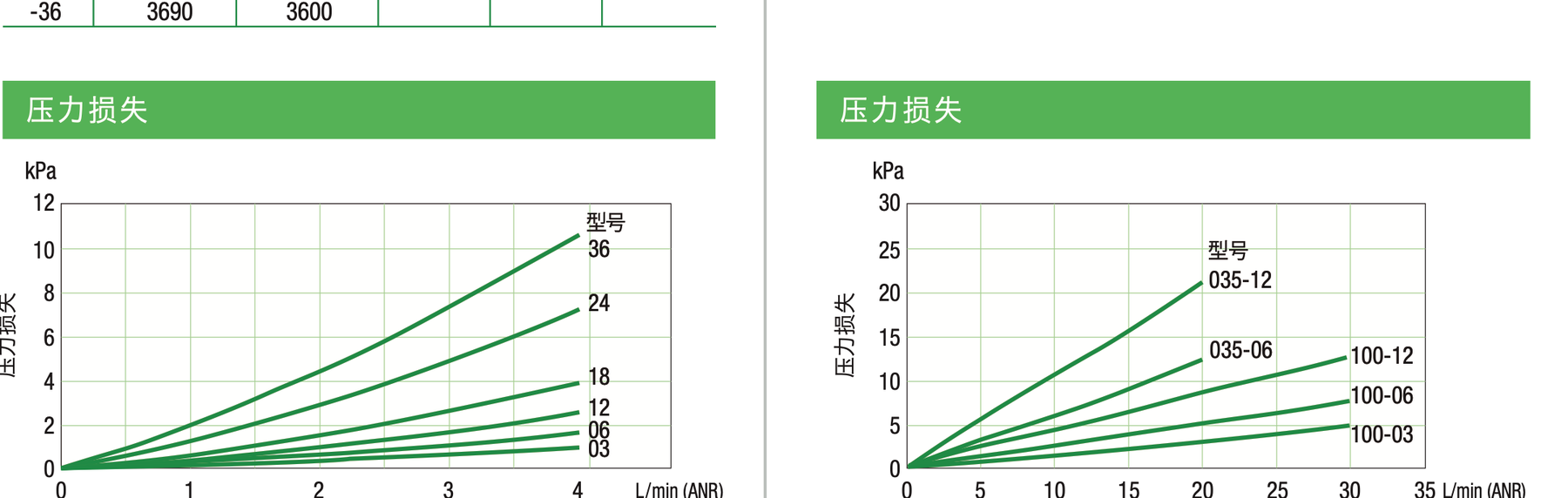

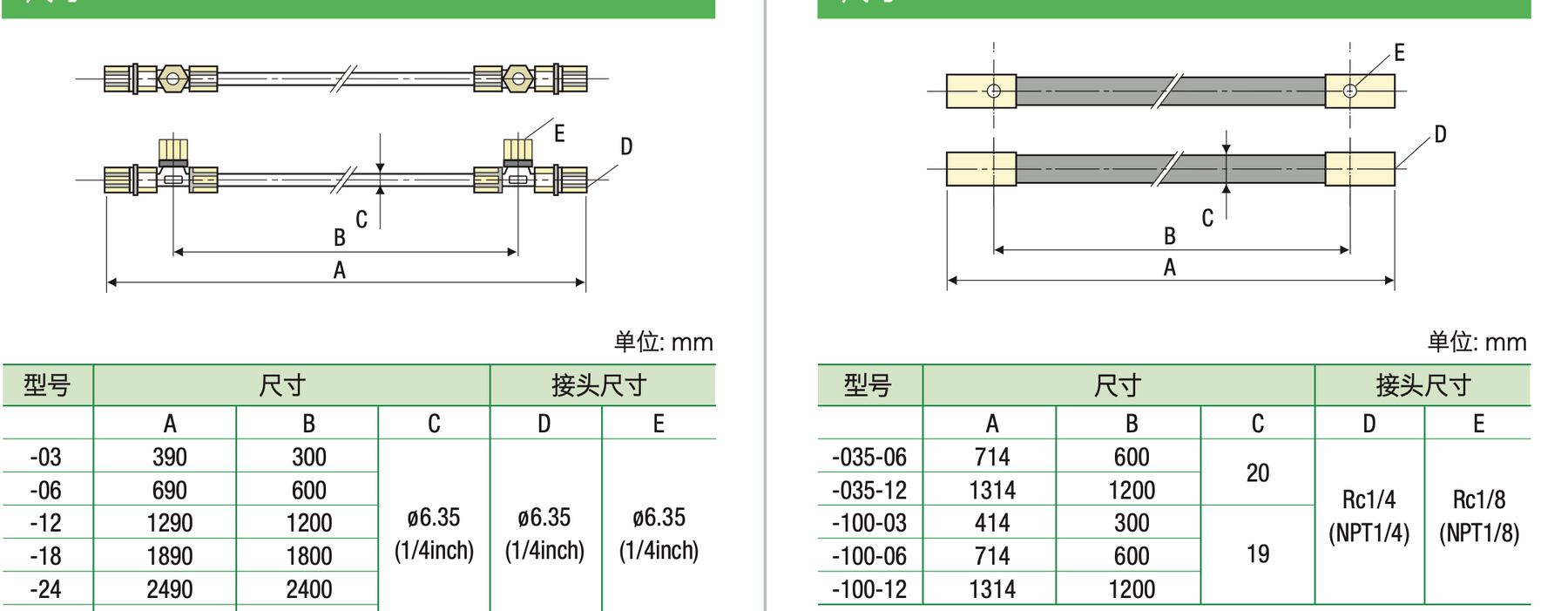

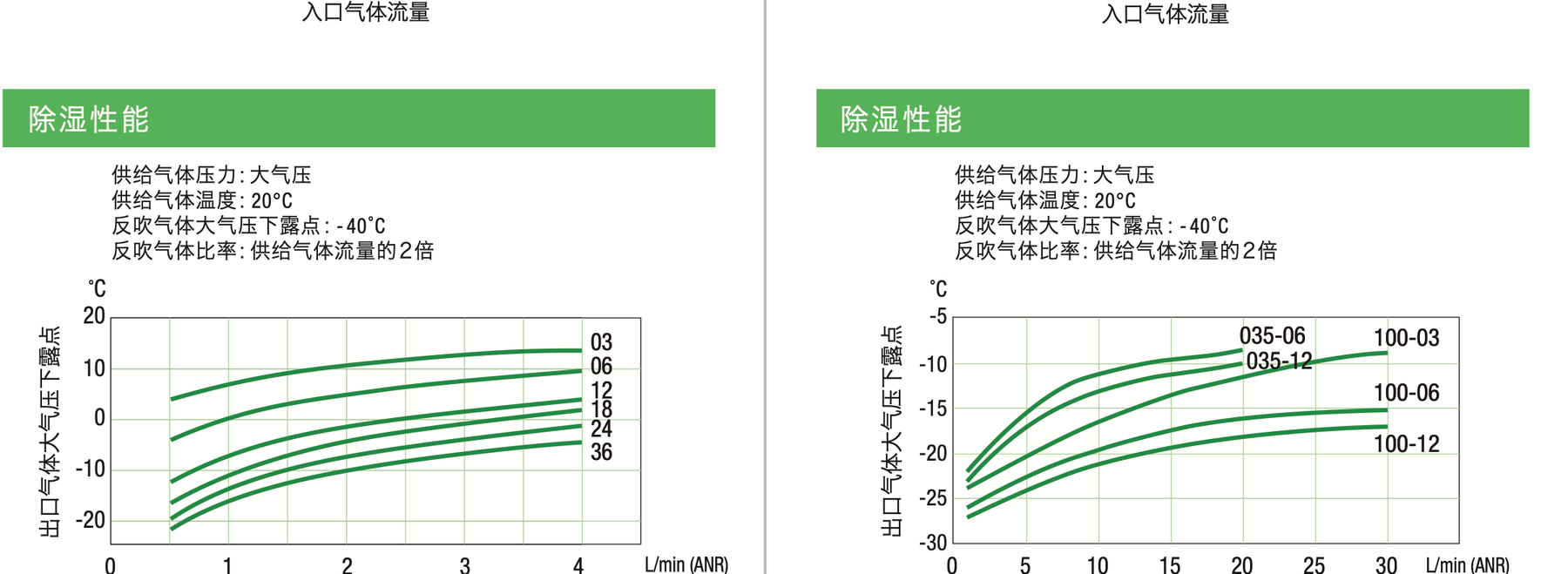

尺寸图和曲线沿用 Catalog 中的技术图示，用于帮助判断安装空间、接口形式、压力损失和除湿性能。正式选型仍需结合实际样气流量、温度和反吹条件。

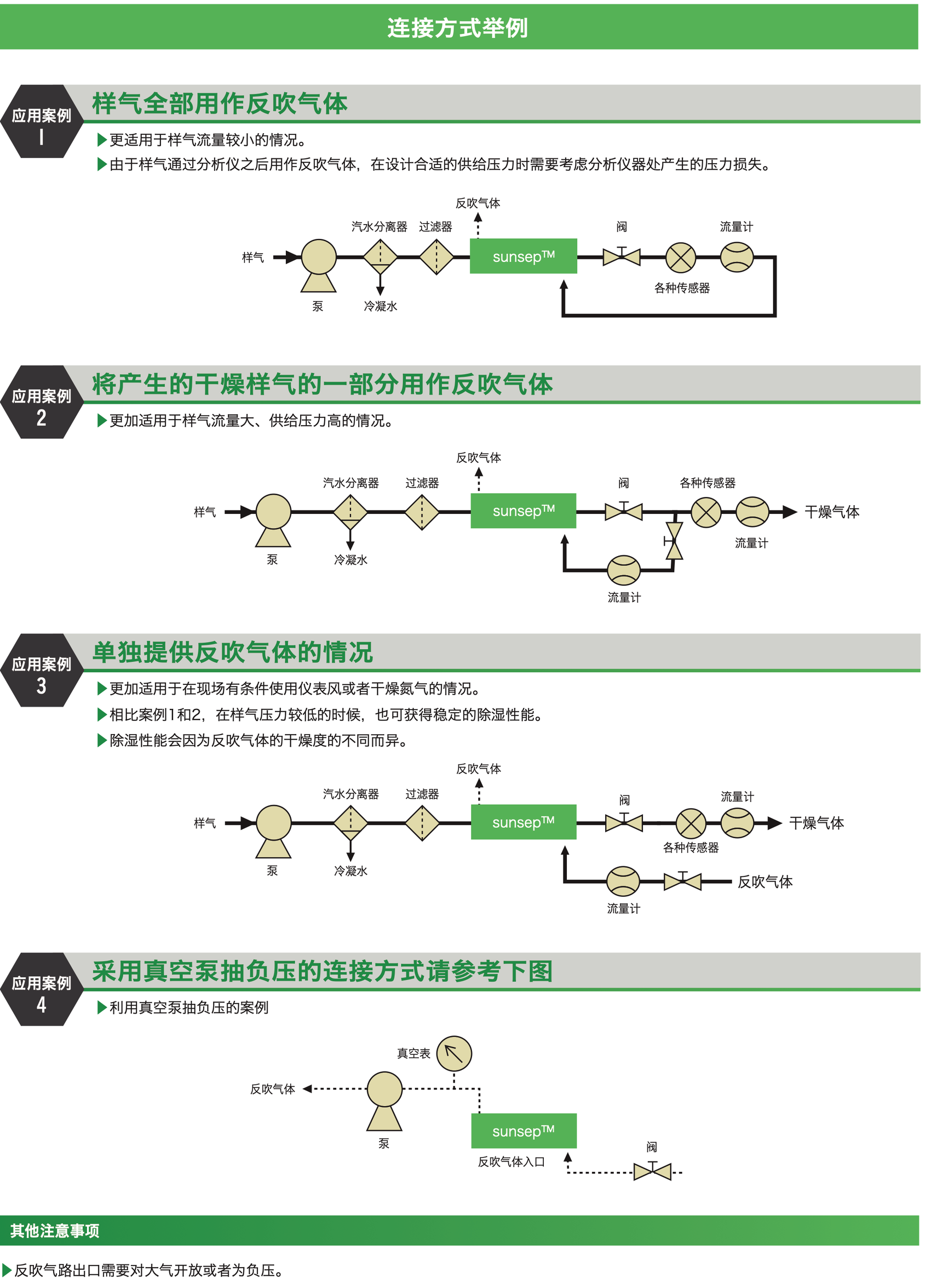

建议重点确认反吹气条件：样气是否可作为反吹气体、是否需要独立反吹气源、现场是否可提供仪表风或干燥氮气。
SWG 参数信息可用于初步判断规格范围。A01 可先按小流量和紧凑气路确认，035 / 100 可先按较大流量和更高除湿负荷确认；正式选型时，请结合样气组分、入口湿度、入口流量、压力、温度、目标露点、反吹气条件、允许压损、接口和安装空间确认。
请提供样气条件、入口湿度、流量、压力、温度、目标露点、反吹气条件、接口和安装空间。
