SWC 系列膜式干燥器
压缩空气除湿 / 仪表气与干燥气源 / 内置反吹气路选型
SWC 系列面向工业和科研应用中的压缩空气除湿、仪表气、干燥气源和设备集成用气点。可查看型号组、接口、尺寸、压力损失、除湿性能和反吹气体流量,便于判断产品适用方向并沟通需求。
压缩空气除湿 / 仪表气与干燥气源 / 内置反吹气路选型
可根据处理流量、安装空间、接口形式和是否需要反吹流量调节阀,快速找到对应型号组,再结合曲线和反吹气体流量确认使用条件。
| 型号组 | 适用方向 | 接口与结构 | 选型关注点 |
|---|---|---|---|
| SWC-M04-70/OP SWC-M04-70/IP |
小型模块,适合紧凑安装空间 | M5 螺纹孔;OP / IP 对应不同反吹气路形式 | 30 L/min(ANR) 以内曲线、反吹气路形式、安装孔位 |
| SWC-M08-100 SWC-M15-100 |
中等处理量模块 | Rc1/8 或 NPT1/8;内置反吹气路 | 入口压力、处理流量、压力损失、反吹气体流量 |
| SWC-01-150 | 自带反吹流量调节阀 | Rc1/4 或 NPT1/4;挂架安装 | 反吹流量调节档位、150 L/min(ANR) 级处理量、安装高度 |
| SWC-02-250 SWC-03-250 |
较大处理量型号组 | Rc3/8 或 NPT3/8;挂架安装 | 250 / 400 L/min(ANR) 级曲线、反吹流量档位、允许压损 |

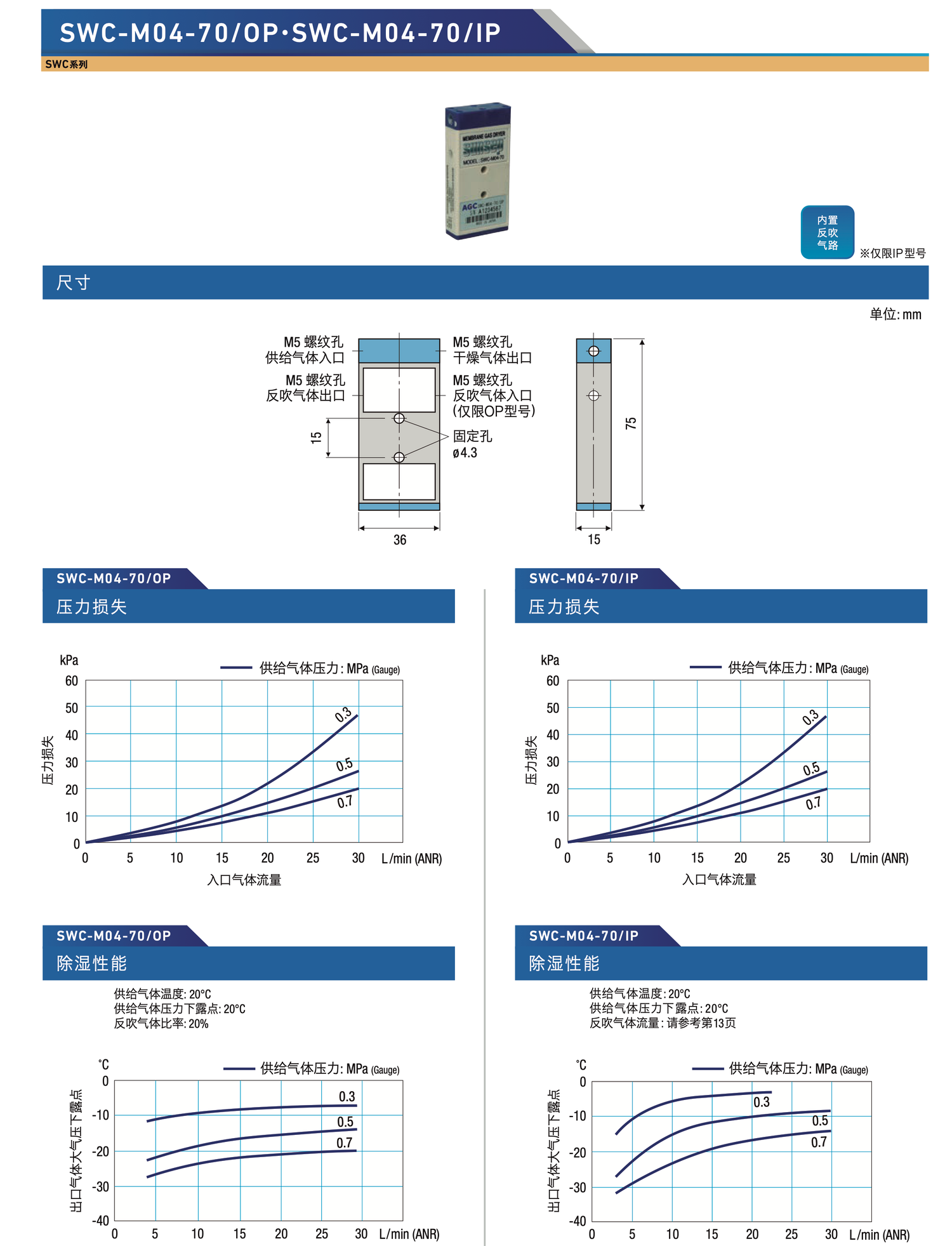

适合紧凑空间的小型压缩空气除湿用气点。OP / IP 的差异重点在反吹气路形式,可结合尺寸、压力损失和除湿性能曲线确认适用范围。

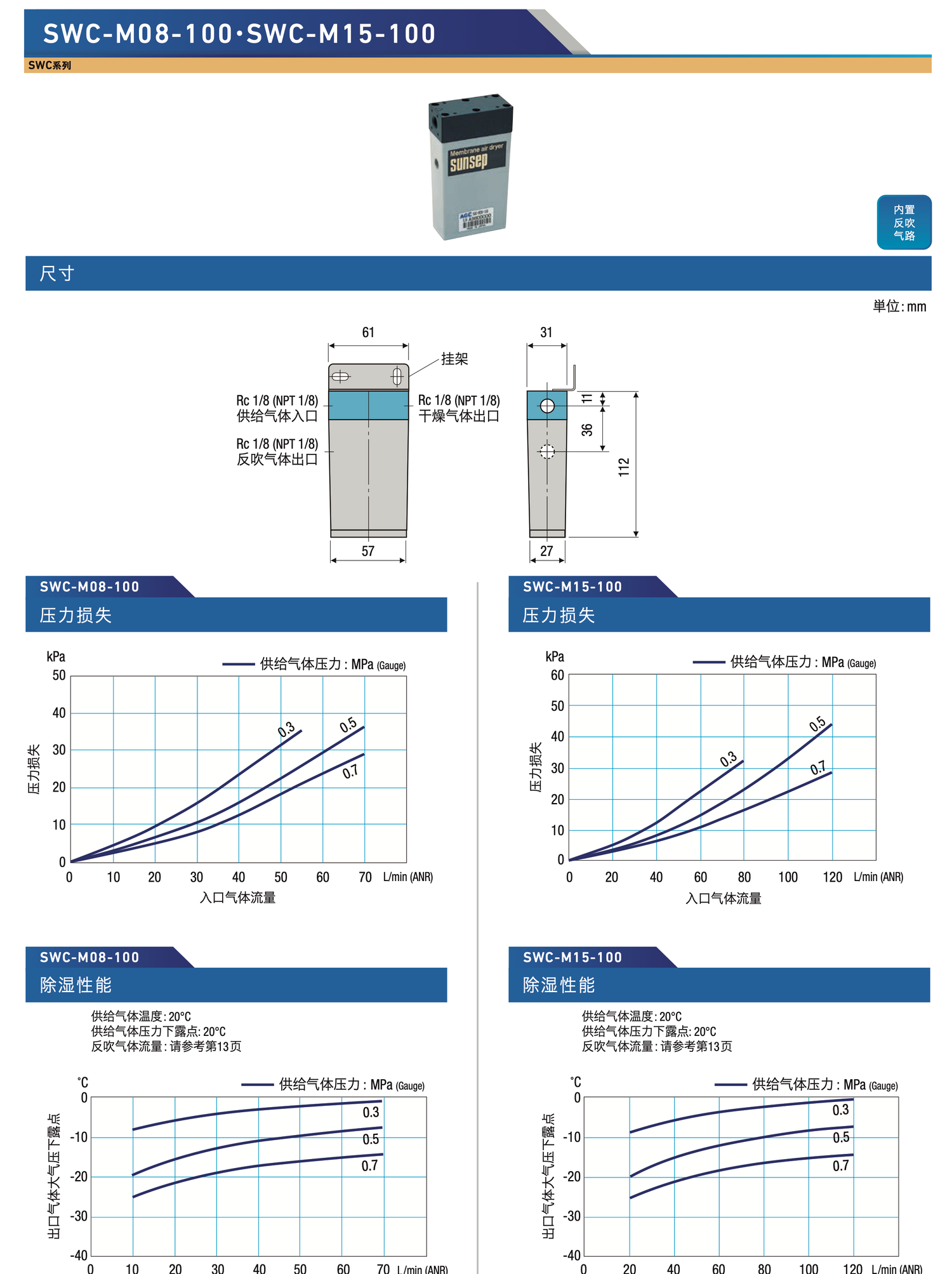

用于中等处理量的压缩空气除湿、仪表气和干燥气源用气点。重点确认入口压力、处理流量、反吹气体流量和 Rc1/8 或 NPT1/8 接口条件。

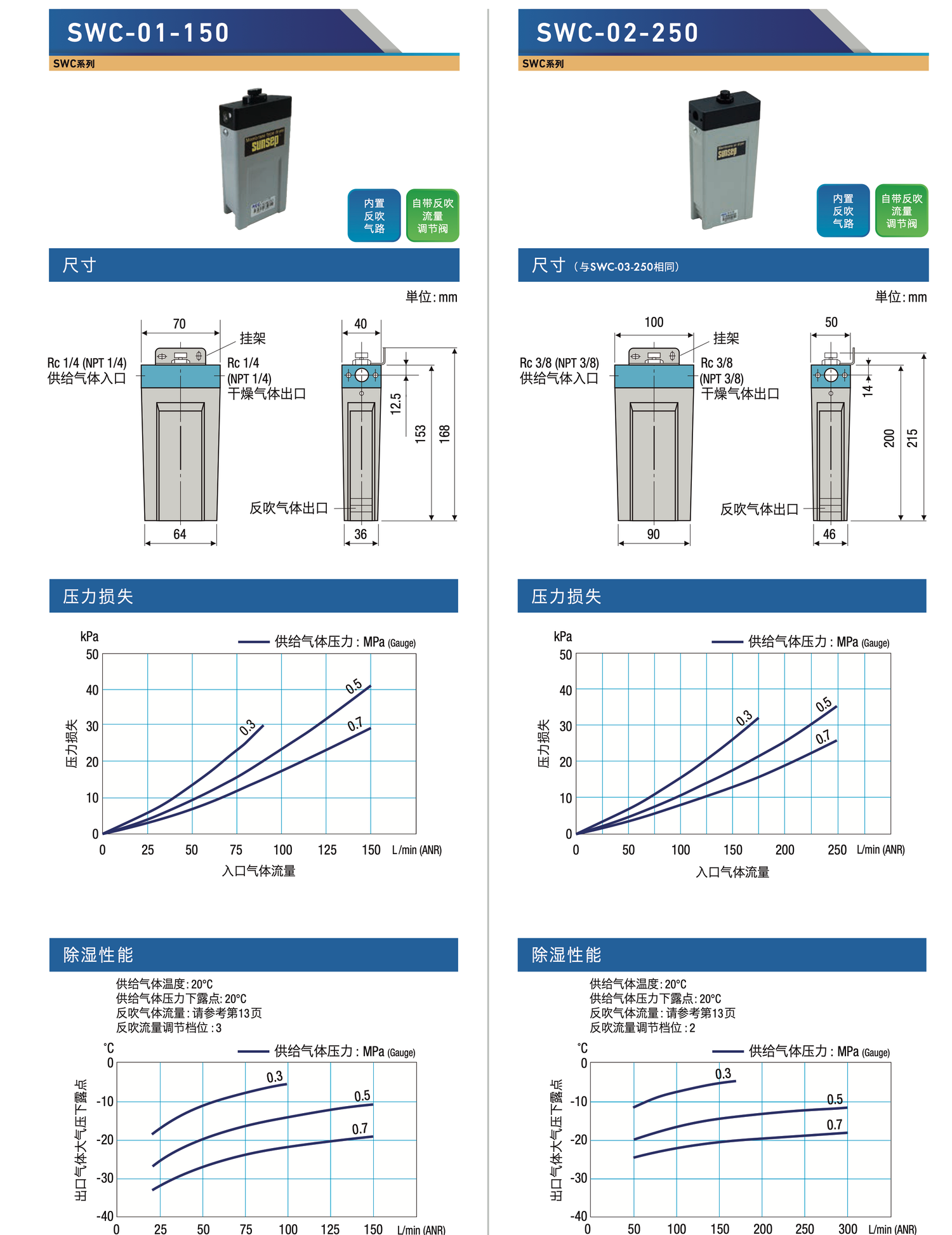

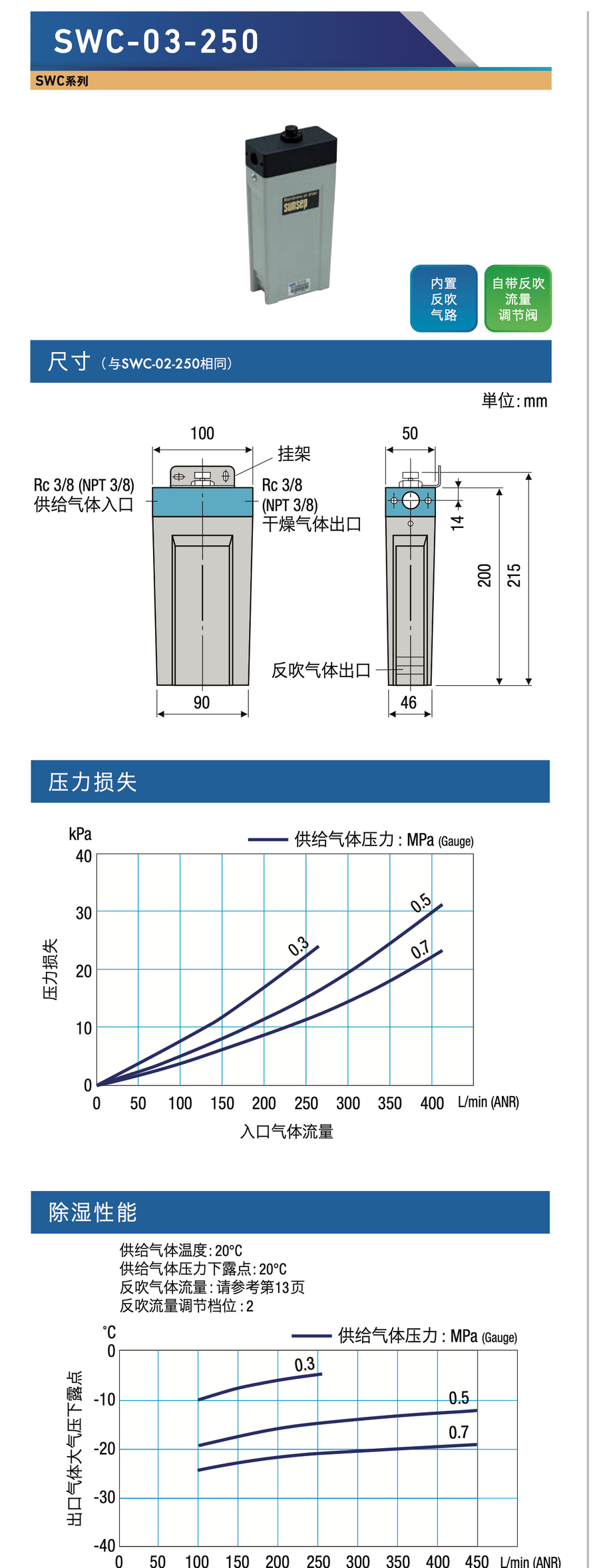

01、02、03 系列自带反吹流量调节阀,可根据压力和档位确认不同反吹气体流量,并结合尺寸、压力损失和除湿性能曲线确认适用范围。
除SWC-M04-70/OP以外的SWC系列型号均为内置反吹气路型号。
| 型号 | 反吹流量调节档位 | 0.3 MPa(G) L/min(ANR) |
0.5 MPa(G) L/min(ANR) |
0.7 MPa(G) L/min(ANR) |
|---|---|---|---|---|
| SWC-M04-70/IP | - | 1 | 1.5 | 2 |
| SWC-M08-100 | - | 3 | 5 | 6 |
| SWC-M08-100/H* | - | 1.5 | 2 | 3 |
| SWC-M15-100 | - | 6 | 9 | 12 |
| SWC-M15-100/H* | - | 3 | 5 | 6 |
| SWC-01-150 | 1 | 3 | 5 | 6 |
| 2 | 6 | 9 | 12 | |
| 3 | 12 | 19 | 25 | |
| SWC-02-250 | 1 | 12 | 19 | 25 |
| 2 | 25 | 38 | 50 | |
| 3 | 37 | 56 | 75 | |
| SWC-03-250 | 1 | 25 | 38 | 50 |
| 2 | 37 | 56 | 75 | |
| 3 | 63 | 94 | 125 | |
| SWC-03-250/H* | 1 | 12 | 19 | 25 |
| 2 | 25 | 38 | 50 | |
| 3 | 37 | 56 | 75 |
* H 为低反吹气量型号。流量会因入口气体温度与干燥器环境温度不同而略有变化。

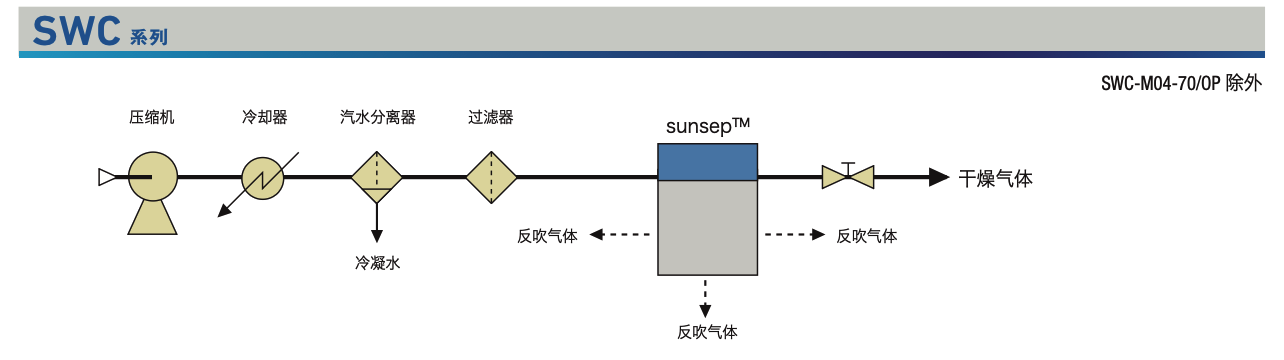

以下示意用于说明 SWC 系列常见气路位置和反吹气排放关系。SWC-M04-70/OP 除外,实际项目仍需结合接口、压力、反吹排放方式和现场管路确认。
SWC 系列用于工业用压缩空气和非腐蚀性气体除湿。实际项目中,应先确认入口流体温度、环境温度、压力范围、供给气体洁净度和反吹气体排放条件。
| 使用及适用流体 | 工业用压缩空气 / 非腐蚀性气体的除湿 | |
|---|---|---|
| 入口流体温度 | -20 ~ +55°C(无冻结) | 为保持除湿性能,建议降低入口流体温度 Tinlet 和环境温度 Tambient 的温度差,推荐 |Tinlet - Tambient| ≤ 5°C。 |
| 环境温度 | -20 ~ +55°C(无冻结) | |
| 入口流体压力 | 供给气体:0 ~ 0.85 MPa(Gauge) | 反吹气体:0 ~ 0.05 MPa(Gauge) |
移动端可横向滑动查看完整使用条件。
反吹气体用于将透过中空纤维膜的水蒸气带走并排出,可由生成干燥气体的一部分或另行提供的干燥气体吹扫膜外侧。
sunsep™ 标准反吹流量比率约为供给气体流量的 10 ~ 20%,除湿后的干燥气体流量约为供给气体流量的 80 ~ 90%。
连接方式示例可作为反吹气路确认参考。SWC-M04-70/OP 除外,其反吹气路形式需在选型时单独确认。
沟通需求时,建议同时说明是否使用处理后干燥气体作为反吹气、是否另设反吹气源,以及反吹气体排放位置。
SWC 参数信息可用于初步判断型号组和反吹气条件。正式选型时,请提供入口压力、处理流量、温度、目标露点、允许压损、反吹气排放方式、接口标准、安装空间和是否需要反吹流量调节。
请提供入口压力、处理流量、目标露点、允许压损、反吹气体流量、接口和安装空间。
