SWB 系列面向工业和科研应用中的压缩空气和非腐蚀性气体除湿。可查看型号组、接口、尺寸、压力损失、除湿性能、反吹结构和反吹气体流量，便于判断产品适用方向并沟通需求。
压缩空气除湿 / 非腐蚀性气体处理 / 大处理量型号组
SWB 系列按反吹结构和处理量分组。可先根据处理流量、接口形式、安装空间和是否需要内置反吹气路找到对应型号，再结合曲线和使用条件确认是否适用。
| 型号组 | 适用方向 | 接口与结构 | 选型关注点 |
|---|---|---|---|
| SWB-01-100 SWB-01-200 |
较小处理量的圆筒式型号 | 供给/干燥气体 Rc1/4；反吹气体 Rc1/8 | 100 / 150 L/min(ANR) 级处理量、反吹气体来源、允许压损 |
| SWB-02-100 SWB-05-100 |
中等处理量型号组 | 供给/干燥气体 Rc3/8；反吹气体 Rc1/2 | 300 / 600 L/min(ANR) 级处理量、接口空间、反吹排放方式 |
| SWB-10-150 SWB-17-200 |
大处理量内置反吹气路型号 | 供给/干燥气体 Rc1/2 或 Rc1；内置反吹气路 | 1200 / 1800 L/min(ANR) 级处理量、入口压力、反吹气体流量 |
以下规格用于快速判断型号、处理流量、尺寸、接口和反吹结构。正式选型仍需结合入口压力、允许压损、目标露点、环境温度和安装空间确认。
| 型号 | 入口气体流量 L/min(ANR) |
膜管尺寸 mm |
供给/干燥气体接口 | 反吹气体接口 | 重量 g |
反吹结构 |
|---|---|---|---|---|---|---|
| SWB-01-100 | 150 | ø32 / L240 | Rc1/4（NPT1/4） | Rc1/8（NPT1/8） | 220 | 外接反吹气体 |
| SWB-01-200 | 100 | ø32 / L340 | Rc1/4（NPT1/4） | Rc1/8（NPT1/8） | 275 | 外接反吹气体 |
| SWB-02-100 | 300 | ø50 / L310 | Rc3/8（NPT3/8） | Rc1/2（可连接 NPT1/2） | 625 | 外接反吹气体 |
| SWB-05-100 | 600 | ø50 / L310 | Rc3/8（NPT3/8） | Rc1/2（可连接 NPT1/2） | 600 | 外接反吹气体 |
| SWB-10-150 | 1200 | ø75 / L340 | Rc1/2（NPT1/2） | - | 1400 | 内置反吹气路 |
| SWB-17-200 | 1800 | ø110 / L370 | Rc1（NPT1） | - | 4810 | 内置反吹气路 |

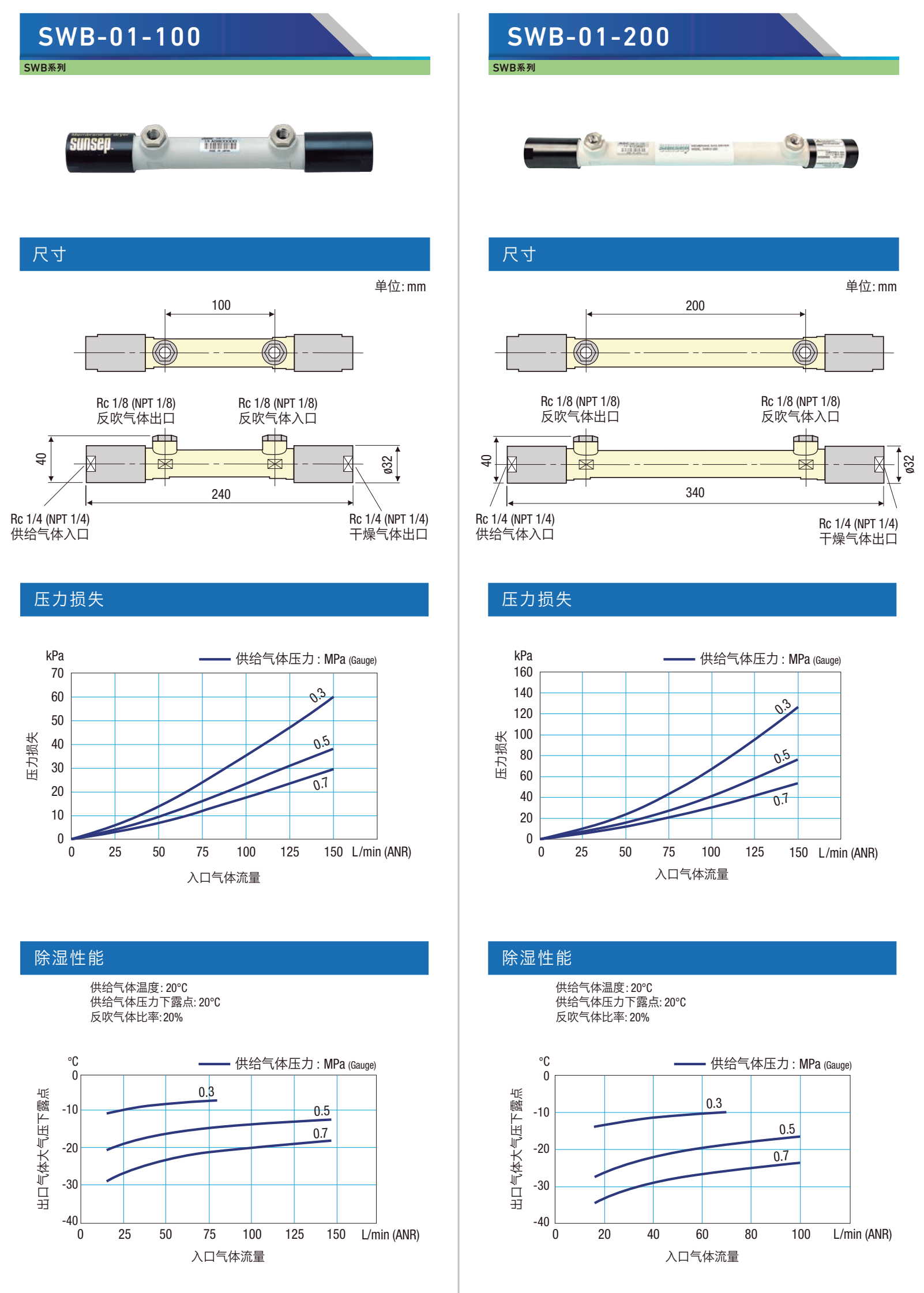

SWB-01 适用于较小处理量的工业压缩空气和非腐蚀性气体除湿，可结合尺寸、压力损失和除湿性能曲线确认适用范围。

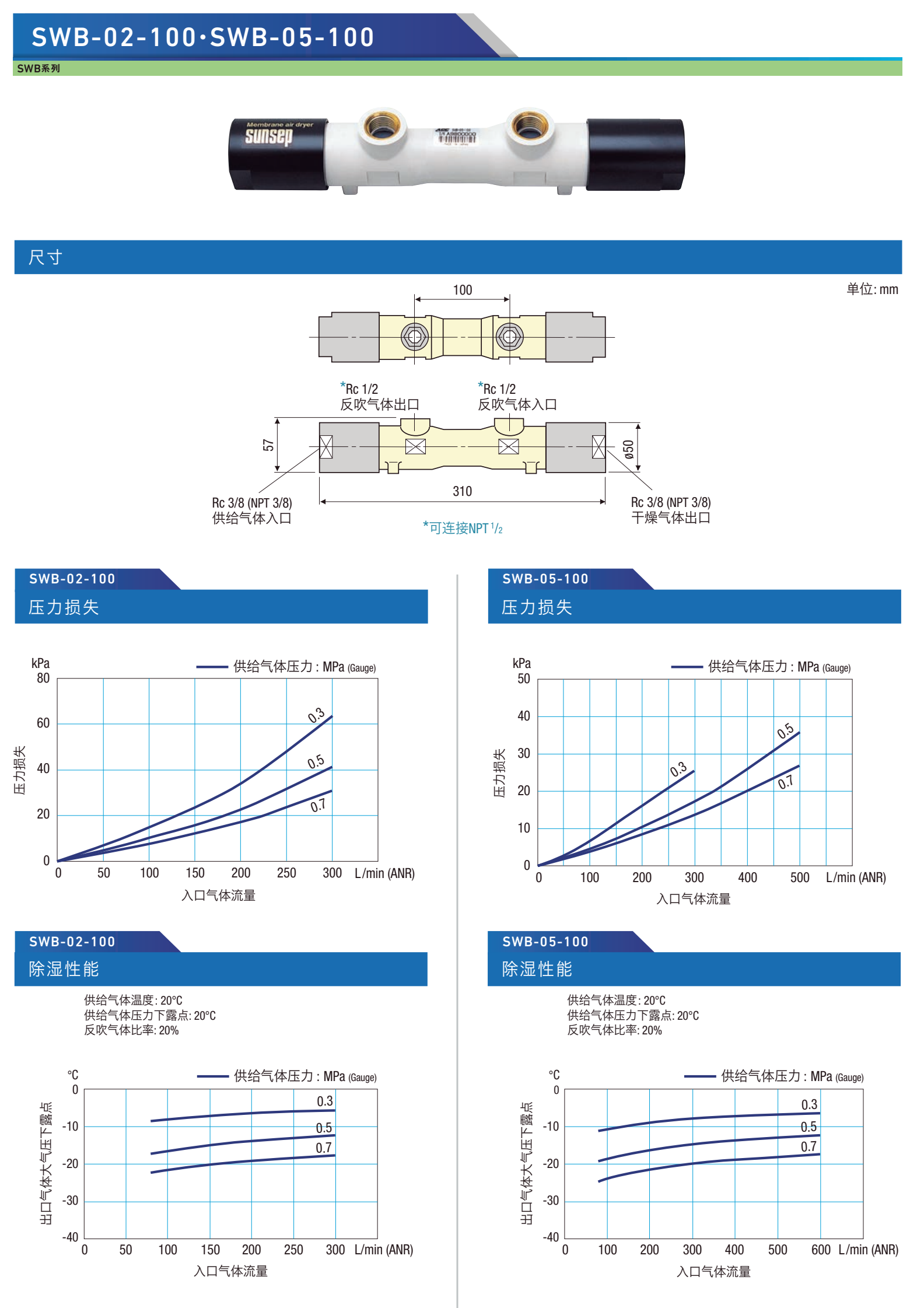

SWB-02、SWB-05 面向更高处理量的压缩空气除湿和干燥气源处理。重点确认入口压力、处理流量、接口方向和反吹气体排放条件。

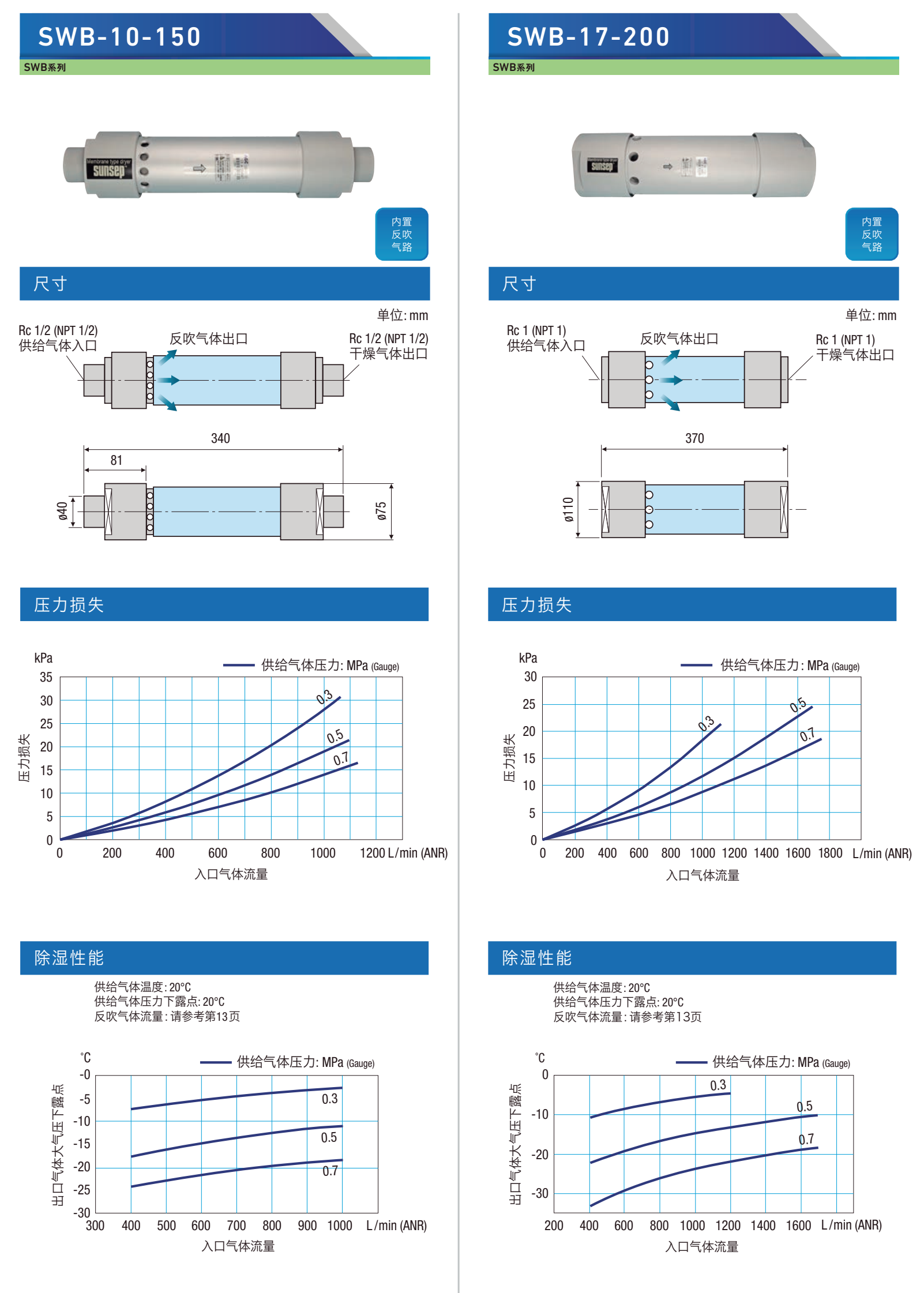

SWB-10、SWB-17 为大处理量内置反吹气路型号，可结合尺寸、压力损失、除湿性能曲线和反吹气体流量表确认适用范围。
SWB-10-150、SWB-17-200 为内置反吹气路型号。正式选型时，应结合供给气体入口压力、处理流量和目标干燥程度确认。
| 型号 | 0.3 MPa(G) L/min(ANR) |
0.5 MPa(G) L/min(ANR) |
0.7 MPa(G) L/min(ANR) |
|---|---|---|---|
| SWB-10-150 | 80 | 120 | 150 |
| SWB-17-200 | 136 | 203 | 270 |
流量会因入口气体温度与干燥器环境温度不同而略有变化。
以下示意用于说明 SWB-01、SWB-02、SWB-05 常见气路位置和反吹气体排放关系。SWB-10、SWB-17 为内置反吹气路型号，沟通需求时建议单独说明反吹排放条件。
SWB 系列用于工业用压缩空气和非腐蚀性气体除湿。实际项目中，应先确认入口流体温度、环境温度、压力范围、供给气体洁净度和反吹气体排放条件。
| 使用及适用流体 | 工业用压缩空气 / 非腐蚀性气体的除湿 | |
|---|---|---|
| 入口流体温度 | -20 ~ +55°C（无冻结） | 为保持除湿性能，建议降低入口流体温度 Tinlet 和环境温度 Tambient 的温度差，推荐 |Tinlet - Tambient| ≤ 5°C。 |
| 环境温度 | -20 ~ +55°C（无冻结） | |
| 入口流体压力 | 供给气体：0 ~ 0.85 MPa(Gauge) | 反吹气体：0 ~ 0.05 MPa(Gauge) |
移动端可横向滑动查看完整使用条件。
反吹气体用于将透过中空纤维膜的水蒸气带走并排出，可由生成干燥气体的一部分或另行提供的干燥气体吹扫膜外侧。
sunsep™ 标准反吹流量比率约为供给气体流量的 10 ~ 20%，除湿后的干燥气体流量约为供给气体流量的 80 ~ 90%。
SWB-01、SWB-02、SWB-05 需确认反吹气体来源、反吹入口和反吹出口排放条件。
SWB-10、SWB-17 为内置反吹气路型号，沟通需求时建议同时说明干燥气体出口用途和反吹排放位置。
SWB 参数信息可用于初步判断型号组、处理流量和反吹结构。正式选型时，请提供入口压力、处理流量、温度、目标露点、允许压损、反吹气体来源或排放方式、接口标准和安装空间。
请提供入口压力、处理流量、目标露点、允许压损、反吹条件、接口和安装空间。
